Комплектные распределительные устройства 6(10) кВ наружной установки

- Блочное комплектное распределительное устройство секционирования воздушных линий - БКРУ-АСВЛ (схемы: ПАПВ1, ПАПВ2, ПАВР) 6(10)кВ:

Устройства распределительные комплектные наружной установки для секционирования воздушных линий на напряжение 6(10) кВ типа БКРУН-АСВЛ предназначены для секционирования воздушных линий с односторонним, двухсторонним питанием и автоматическим вводом резерва с номинальным напряжением 6(10) кВ, с номинальным током до 630 А и током короткого замыкания до 20 кА, и являясь улучшенным аналогом КРУН-СВЛ, обеспечивают следующие функции:

- автоматического повторного включения (АПВ);
- автоматического ввода резерва (АВР);< /br> - автоматического восстановления нормального режима (АВНР);
- местного резервирования (ПМР);
- деления участков ЛЭП (ПДА);
- устранения обледенения проводов;
- подключения высоковольтных электродвигателей (ВЭД);
- подключения комплектных трансформаторных подстанций (КТПН).

Область применения – распределительные сети различных назначений, станции катодной защиты, магистральных нефте- и газопроводов.

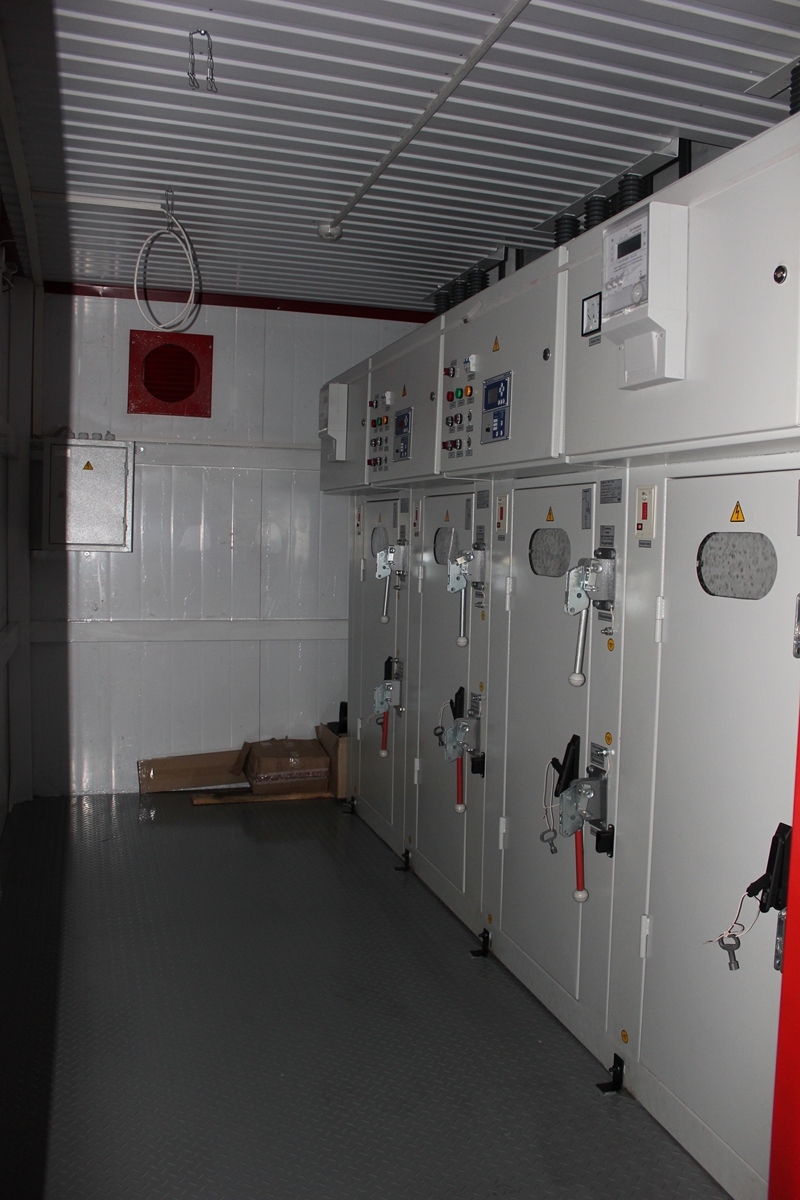

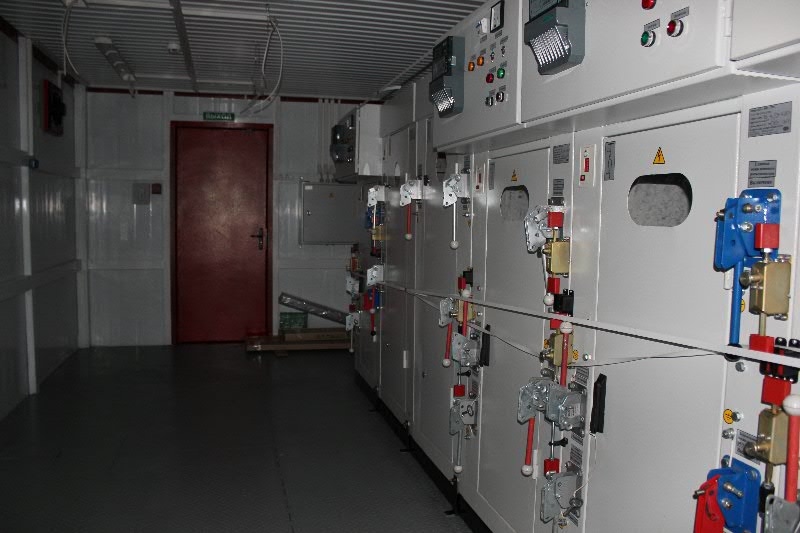

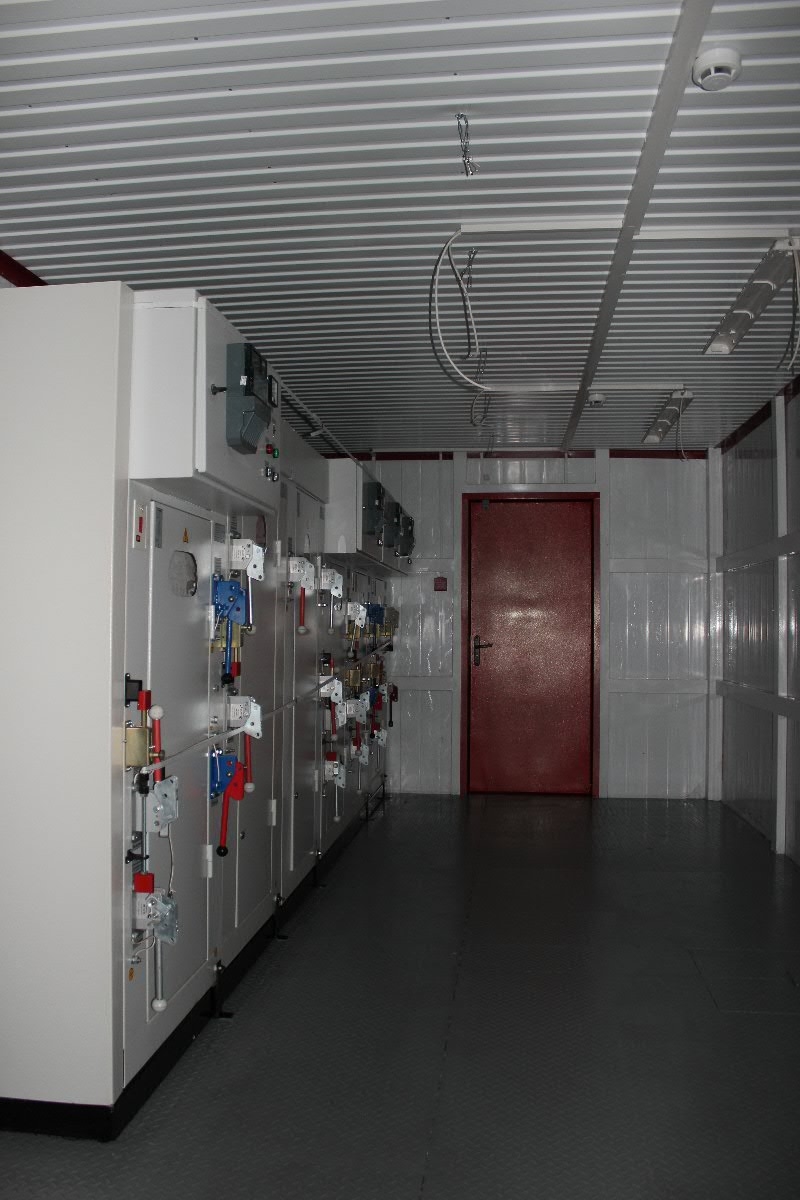

Конструктивно БКРУН-АСВЛ представляет собой металлоконструкцию, внутри которой располагается распределительное устройство высокого напряжения, состоящее из камер одностороннего обслуживания типа КСО-299М, и выпускаются в утепленных и неутепленных модулях, с коридором и без коридора обслуживания, с воздушным и кабельным вводом-выводом.

Для БКРУН-АСВЛ с воздушным вводом-выводом на крыше устанавливаются башни воздушного ввода, состоящие из короба воздушного ввода и траверсы для крепления штыревых изоляторов. Короб воздушного ввода представляет собой конструкцию, состоящую из металлической оболочки, в которую установлены проходные изоляторы и шинный мост с опорными изоляторами.

БКРУН подключается к ЛЭП 6-10 кВ непосредственно, либо через разъединители наружной установки, которые размещаются на ближайших опорах.

По своему функциональному назначению БКРУН-АСВЛ делятся на:

ПАПВ1 – пункт секционирования линий с односторонним питанием с АПВ;
ПАПВ2 – пункт секционирования линий с двусторонним питанием с АПВ;
ПАВР – пункт секционирования линий с АПВ и АВР;
ПАВНР – пункт секционирования линий с АВР, АПВ и АВНР;
ПМР – пункт местного резервирования;
ПДА – пункт деления участков ЛЭП;
ПВЭД – пункт для подключения высоковольтных двигателей;
ПК – пункт секционирования линий комбинированный (ПАПВ1+ПАВР+ПАПВ1).

БКРУН устанавливаются на заранее подготовленную площадку с фундаментом, обеспечивающую отвод талых и дождевых вод. Для районов с высоким уровнем снежного покрова допускается установка БКРУН на постамент высотой до 1, 5 м.

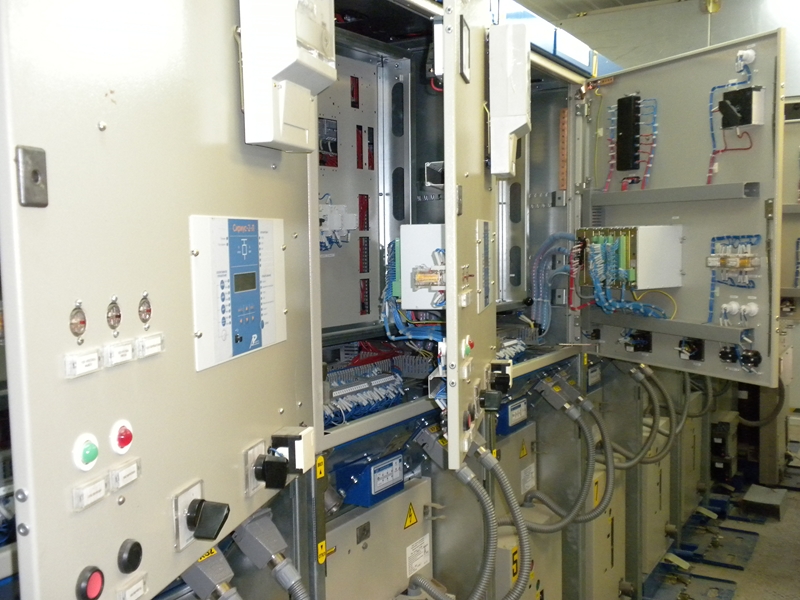

- Комплектное распределительное устройство - КРУ- 6,10 кВ внутренней установки :

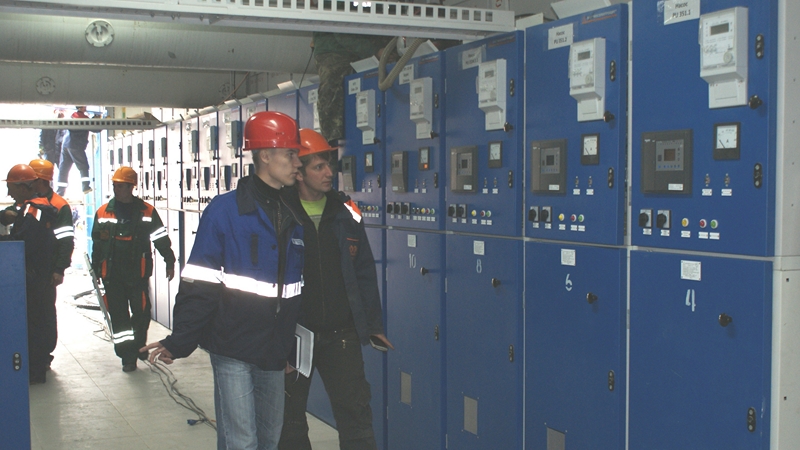

Комплектные распределительные устройства применяются в качестве распределительных устройств напряжением 6 и 10 кВ трансформаторных подстанций, в том числе комплектных и контейнерных, в распределительных устройствах электростанций и подстанций энергосистем, промышленных предприятий, в газовой и нефтедобывающей промышленности, а также на железнодорожном транспорте.

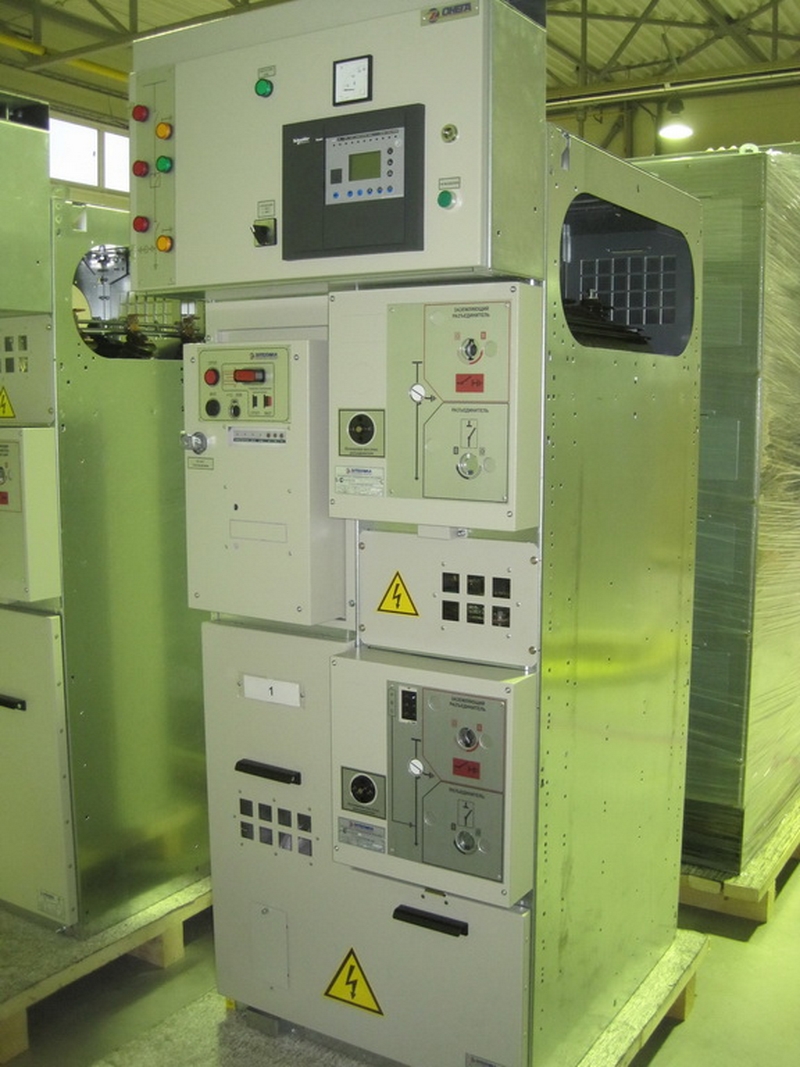

Комплектные распределительные устройства изготавливаются на базе ячеек 6,10 кВ различного типа с аппаратной частью отечественного и зарубежного производтсва по технической документации Заказчика

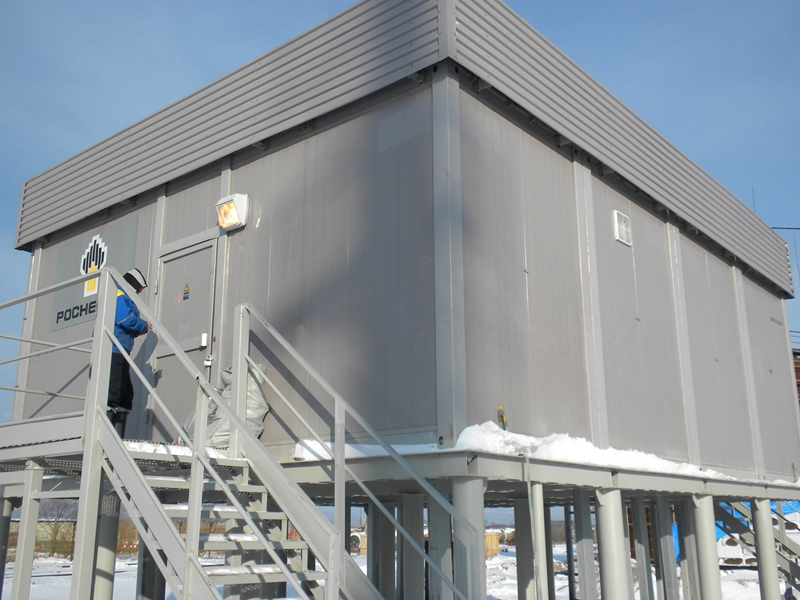

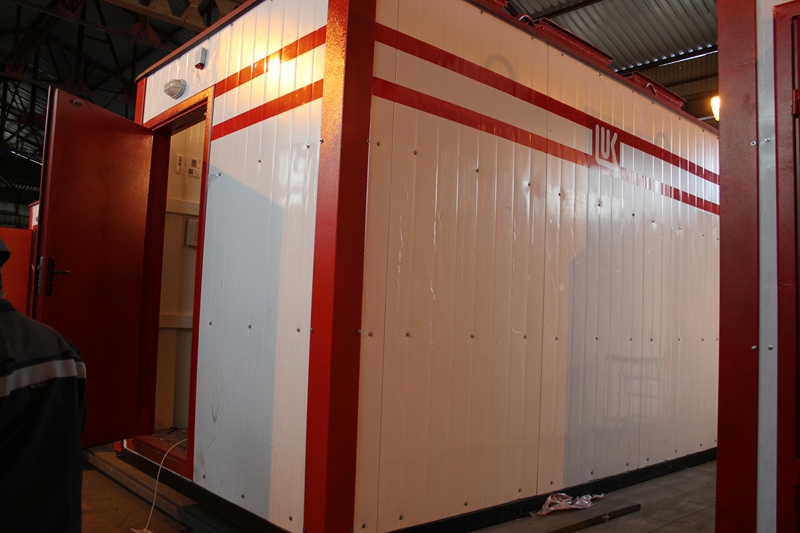

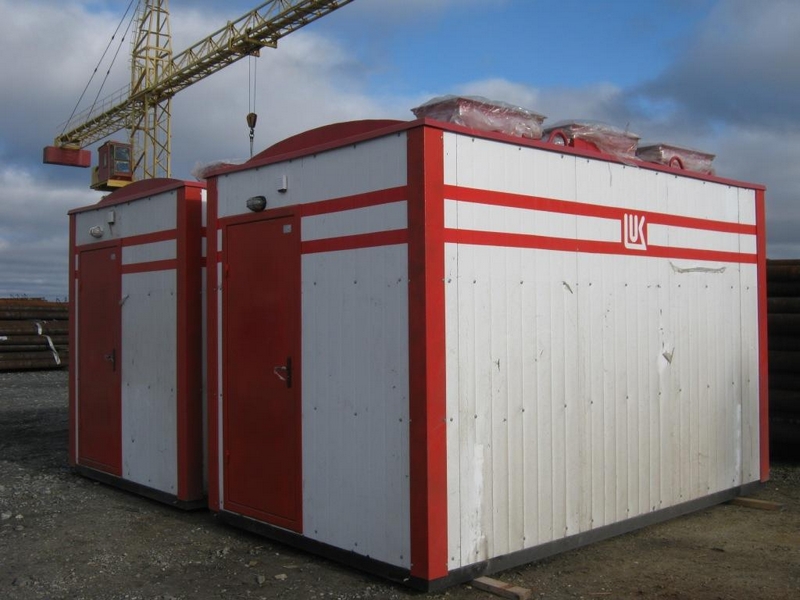

- Блочное комплектное распределительное устройство - БКРУ- 6,10 кВ наружной установки на базе шкафов КРУ различного типа согласно технической документации заказчика:

Устройства комплектные распределительные в блочно-модульных зданиях предназначены для приема и передачи электрической энергии переменного трёхфазного тока промышленной частоты 50 Гц и номинальным напряжением 6 и 10 кВ.

БКРУ комплектуются ячейками 6(10) кВ различного типа с применением аппаратной части отечественного и зарубежного производства согласно технической документации заказчика.
